[H408-71400-283M1] výkonový přepínač sítí 1-0-2 / 80 A / přepínač sítí 1-0-2 / 4-pól. / 90°

Další fotky (3)

Přidat do oblíbených Přidat do porovnání

[H408-71400-283M1] výkonový přepínač sítí 1-0-2 / 80 A / přepínač sítí 1-0-2 / 4-pól. / 90°

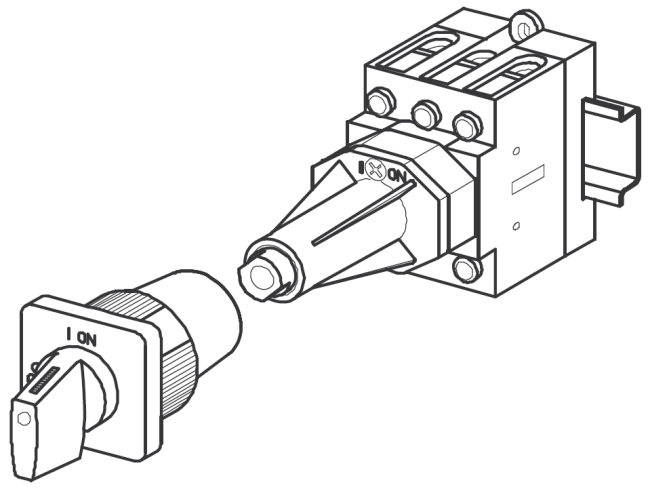

připevnění na dno (DIN lištu) + ovladač (se středovým upevněním (Ø 22 /5mm) do panelu) s dveřní uzamykatelnou spojkou + kovová prodlužovací oska (nutno objednat samostatně) / stříbrný štítek-černá páčka

[spínací program]:

[prodlužovací díl]:
Vytipování prodlužovacího dílu (nutno objednat samostatně)

Značka: SÄLZERKód produktu: wpr22921 Doprava a platba

[spínací program]:

[prodlužovací díl]:
Vytipování prodlužovacího dílu (nutno objednat samostatně)

Značka: SÄLZERKód produktu: wpr22921 Doprava a platba

Parametry

TŘÍDA parametrů	Výkonové odpínače a vačkové spínače SÄLZER
Druh	Výkonové přepínače (sítí) 1-0-2, 20-315 A
Provozní proud/výkon	80 A (AC-21A) / 30kW (AC-23A 380-440V) / 22kW (AC-3 380-440V)
Typ spínače	H408
Kategorie spínacího programu	Výkonový přepínač sítí 1-0-2, 4-pólový, 90°
Číslo spínacího programu	71400
Popis spínacího programu	přepínač sítí 1-0-2, 4-pól., 90°
Způsob připevnění	na dno (DIN lištu)/čelně Ø 22,5mm / spojka se zajištěním
Provedení/ovládání	stříbrný štítek + páčka, s DVEŘNÍ SPOJKOU, kov.prodlužovací oska
Číslo provedení	283M1
HLAVNÍ a NOUZOVÝ	ne
HLAVNÍ	ne
V IZOLAČNÍM KRYTU	ne
S dveřní spojkou	ano
Vestavná hloubka u provedení s dveřní spojkou MIN. (mm)	177
Vestavná hloubka u provedení s dveřní spojkou MAX. (mm)	670
Vhodný do řady přístrojů	ne
Směr přístupu svorek	ze strany montáže

Ke stažení

tech_data_CZ_hbk.pdf (pdf, 3.9 MB)

s_manual_en_h400_45.pdf (pdf, 111.1 kB)

s_manual_en_h400_50.pdf (pdf, 97.4 kB)

s_manual_de_h400_45.pdf (pdf, 111.2 kB)

s_manual_de_h400_50.pdf (pdf, 97.5 kB)

salzer_ce_ec_conformity_declar_H400.pdf (pdf, 966.7 kB)

salzer_ul_csa_certificate.pdf (pdf, 431.8 kB)

Salzer_REACH_RoHS_ConflictMinerals_POP_Prop65_TSCA.pdf (pdf, 723.5 kB)
